照光表示型のパネル向けとして、１枚の透明なパネル上の同じ場所に、２種類の意匠を切り替えて表示させる印刷方法です。表示領域の省スペース化、意外性のあるデザインなどが可能です。”ON – OFF”、”稼働 – 停止”、”上昇 – 下降” など対となるような文字のインジケーションに適しています。 （2016.3.5：名称を「補色ダブルイメージ印刷」から改めました）
補色によるダブルイメージ印刷

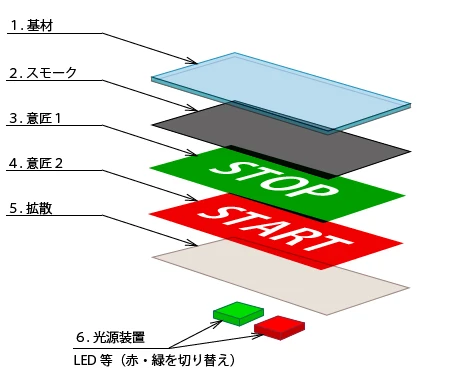

表示構造としてはパネル裏面からLEDなどの光源によって照光し表示する、照光表示型のパネルです。意匠を切り替える原理は、色の補色の関係を用いています。例えば、光源の色とパネルに印刷されている色が同系色であれば、印刷層は光を通しますが、光源と印刷色が補色の場合には印刷層が光を遮ります1。代表的な印刷構造を下図に示します。
> 開発の背景に関してはこちら…
警告や状態などの案内表示器を想定として、サンプルモデルを製作しました。赤と緑、橙と青の２種の組み合わせを用いています。赤色は「危険な状態」緑は「安全な状態」を想起しやすく警告表示灯などに向いています。橙と青はそれぞれが等価な重要度を持つ様な（単に状態の異なるもの）を表示するような用途に適しています。
厚み1mmのPC材に印刷し、裏面の光源色を切り替えて表示させています。
２項対立的な切り替え表示ではなく一つのデザインイメージを表示するサインボードとして製作しました。外観が変化する表現効果はダブルイメージ印刷の原理を用いています。尚、光源をエッジ入光の導光板とする事で、薄型パネルのモデルとしました。
切り替え効果を用いたイメージ表示パネルとして提示しています。
